В современной беспилотной авиации требуется повышенная точность и достоверность при проверке технических характеристик винтомоторных групп беспилотных летательных аппаратов. Российские инженеры из КНИТУ-КАИ разработали инновационный испытательный стенд, который способен детально симулировать условия настоящего полета и обеспечивает объективную оценку производительности винтов для самых разных БПЛА.
Новые возможности на этапе разработки и оптимизации БПЛА
Современные стенды для проверки тяги и других параметров винтомоторных групп (ВМГ) выступают ключевым оборудованием в лабораторных испытаниях БПЛА. Функционал таких установок включает измерение тяги, фиксирование крутящего момента, анализ электрических характеристик двигателей и более тонкие параметры работы элементов винтомоторной группы. Это незаменимый инструмент на стадиях проектирования, производства, а также в процессе модернизации и контроля качества изделий.
Одно из главных достижений коллектива КНИТУ-КАИ — создание воздушно-динамической нагрузки, полностью имитирующей реальные условия полета беспилотника. Такой подход сделал возможной высокую степень точности при измерении силы тяги воздушного винта, повысив достоверность результата и ускорив оптимизацию аэродинамических характеристик.
Передовые технические решения стенда

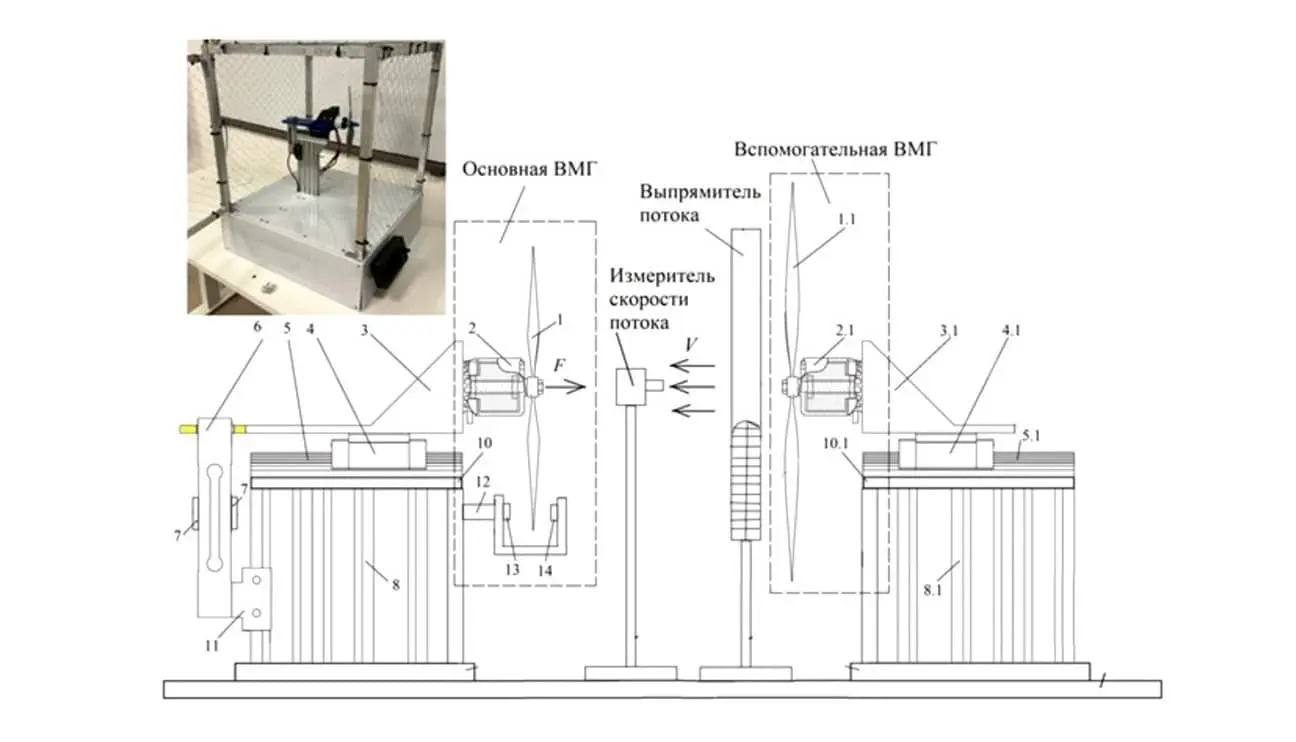

Разработанная в университете испытательная установка отличается конструктивной простотой, но при этом высокая автоматизация, инновационные методы контроля и гибкость делают ее эффективным инструментом для инженеров и исследователей. В основе системы — две параллельно функционирующие винтомоторные группы. Основная часть системы — винт, закрепленный на подвижной платформе, снабженной тензометрическим датчиком для измерения развиваемой тяги. В вспомогательном блоке располагается второй винт, задачей которого становится формирование аэродинамического потока — это критически важно для воспроизведения условий реального полета.
С между обеими винтомоторными группами находится выпрямитель потока, что создает равномерное воздушное воздействие на испытываемый винт, сводя к минимуму разброс данных. В автоматизированную структуру стенда входят: электродвигатели, системы управления скоростью (регуляторы оборотов), точные токовые датчики, энкодеры вращения, микроконтроллеры для сбора и обработки информации, а также интегрированные дисплеи для визуализации всех измерений.
Практические достоинства и эргономика
Одно из важных преимуществ конструкции — упрощенное консольное крепление платформы с тензодатчиком непосредственно к корпусу. Такой подход позволяет сократить количество сборочных элементов, что упрощает производственный процесс и значительно облегчает техническое обслуживание устройства. Благодаря единой калибровке, которую теперь можно проводить разово, независимо от установки нового двигателя или смены винта, эксплуатация стенда становится максимально быстрой и удобной.
Инженерная система обладает импульсным датчиком угловой скорости вращения пропеллера, позволяющим получать точные цифровые данные о частоте вращения. Такое решение служит дополнительной гарантией достоверности всех измерений и упрощает представление взаимосвязи между развиваемой тягой и рабочими оборотами.
Эффект приближения к реальной эксплуатации
Учет динамической нагрузки от вспомогательного винта делает измерения тяги винтомоторных групп максимально объективными и близкими к реальным условиям полета БПЛА. Благодаря этому инженеры теперь могут прогнозировать производительность и эффективность конкретных моделей воздушных винтов, что заметно ускоряет оптимизацию проектных решений и повышает безопасность и надежность конечного изделия.
Рассматриваемый стенд стал результатом последовательной работы коллектива на базе новейших технических подходов — его созданию предшествовало получение сразу двух патентов: один из них защищает принцип работы прибора, второй — описывает конструкцию устройства. В рамках исследовательской деятельности также был реализован полноразмерный макет, демонстрирующий все функциональные возможности установки.
Прототипы и развитие конструкции
В качестве основного прототипа разработчики взяли устройство, включающее двигатель и винт, размещенные на специализированной подвижной платформе. Платформа соединяется с кареткой по направляющей и параллельна оси вращения винта. Электропитание поступает через токовый датчик к системе регулировки оборотов. Сила тяги измеряется посредством тензодатчика, установленного с помощью консольного крепления, а микроконтроллер обрабатывает показания от всех датчиков, управляет электродвигателем и выводит информацию на цифровой экран. Система также снабжена слотом для SD-карты, позволяющей детально анализировать сохраненные данные на компьютере.
Однако в первоначальных конструкциях отсутствовало устройство, создающее воздушно-динамическую нагрузку на тестируемый винт, что и было ключевым недостатком. Благодаря доработанному стенду из КНИТУ-КАИ эта проблема полностью устранена, и теперь испытания проходят в условиях, имитирующих реальные полетные ситуации, что делает результаты максимально полезными для практики.
Перспективы и значение для отрасли
Столь важная инновация способна значительно преобразить подход к испытаниям и совершенствованию винтомоторных групп БПЛА на российском рынке. Новая методика испытаний продвигает отечественные разработки к качественно новым уровням надежности и конкурентоспособности, что в будущем непременно скажется на успехах всей аэрокосмической сферы. Внедрение уникального стенда ускоряет производственные процессы, позволяет конструкторским коллективам сразу проводить оптимизацию и вносить необходимые корректировки еще до выведения БПЛА на лётные испытания. Это открывает широкие горизонты для внедрения современных беспилотных платформ, увеличивая их эффективность и безопасность для пользователей в различных сферах применения.
